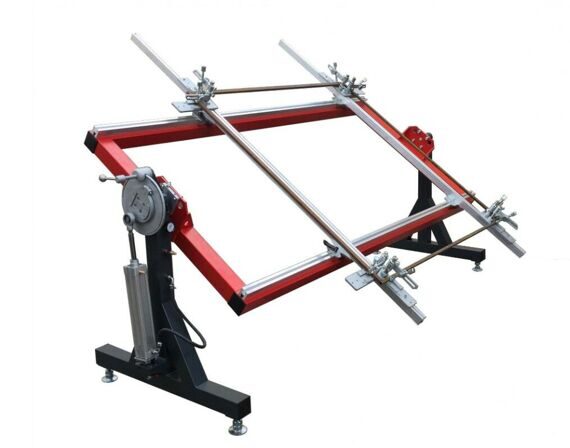

Поворотный кондуктор для сварки рам - это вращатель (кантователь) стандартного типа с возможностью удобного закрепления рамных конструкций прямоугольной формы и поворотом рабочей поверхности вокруг горизонтальной оси. Закрепляя узлы на устройстве для сварки рам можно поворачивать его в вертикальной плоскости до 225° для моделей 4300, 4400 или 360° для моделей 4100, 4200 и сваривать с разных сторон.
Кондукторы универсальны в применении и подходят для сборки, сварки вручную и модель 4500 может быть приспособлено для роботизированной сварки. Кондуктор для сварки тяжелых рам может быть оснащен электромоторным приводом вертикального поворота со скрыто расположенными подшипниками качения в направляющих профилях. Кондукторы для сварки рам дают возможность быстро и с точным соблюдением прямых углов выставлять длину и ширину различных рам и сваривать их со всех сторон. Углы рам расположены на специальной оснастке и доступны для сварки с верхней и нижней сторон. Передний левый зажимной угол образует 0- пункт осей Х и Y. Левая траверса фиксируется и одна или несколько траверс передвигаются с помощью двойного зубчатого ременного привода. Для установки размеров рамы могут применяться цифровые счетчики.
Для соединения, сборки и сварки деталей рамных конструкций под прямыми углами используются специальные зажимные углы. Крепежные элементы с шпиндельным зажимом устанавливается в непосредственной близости от наносимого сварочного шва, благодаря чему определенные неровности в пределах шва могут быть осторожно устранены. Передний левый зажимной уголок образует 0- пункт осей Х и Y. Зажимные углы (по x- и y-осям) передвигаются параллельно и могут быть совмещены с цифровым счетчиком или расстояния могут отмеряться по рулетке вручную.
| Тип кондуктора | 4100 | 4200 | 4300 | 4400 |
| Размер рам, м. | 3.0 x 1.5 | 3.0 x 1.5 | 3.0 x 2.0 | 3.0 x 2.5 |
| Максимальная нагрузка, кг | 50 | 100 | 100 | 100 |
| Диапазон вертикального поворота | 360° | 360° | 225° | 225° |
| Выравнивание нагрузки | - | пневматическое | пневматическое | пневматическое |
| Тормозной механизм | ручной | ручной | ручной | ручной |
